规格参数：
3000RPM或4000RPM量程 0~100,000小时
信号可来自转速传感器、发电机或点火装置
通过DIP开关轻松校准
全刻度盘背光照明
可接11-28VDC电源

样图所示：ATHA型转速小时表

AT 和 ATH 系列转速表采用 进的电子电路来显示发动机转速。均配有配合 3-3/8 英寸（ 86 毫米）标准仪表盘安装孔的安装支架。全方位 270 °扫描的指针使数据显示范围更广，读取数据更轻松。表盘背光适合夜间使用。 ATH 系列转速表还配有小时计来记录发动机的运行时间。

不同型号适用于发电机、转速传感器或者点火装置的信号输入。发电机信号输入可来自 4,6,8,12,14 或者 16 发电机所产生的脉冲 (3-40PPR) 。输入信号亦可来自摩菲公司生产的 MP 系列转速传感器，其适用于带 50 至 304 齿的飞轮。点火装置输入适用于 2-10 缸的火花点火式发动机。所有型号都适用于正 接地、负 接地或者不接地、隔离的电气系统，同时可防止 性反接。

所有型号均采用 11~28VDC 电源，并都有防止 性反接的保护。

产品型号
ATS系列转速传感器信号输入转速表
50-304飞轮齿，11~28VDC
4000RPM时输入频率范围为3333Hz~20.27Hz
ATHS系列转速传感器信号输入转速/小时表
50-304飞轮齿，11~28VDC
4000RPM时输入频率范围为3333Hz~20.27Hz
ATA系列发电机信号输入转速表
3-40脉冲，12~28VDC，4000RPM时输入频率范围为200~2667Hz
ATHA系列发电机信号输入转速/小时表
3-40脉冲，12~28VDC，4000RPM时输入频率范围为200~2667Hz
ATHI系列点火装置信号输入转速/小时表
2-10缸，4冲程发动机，4000RPM时输入频率范围为66.7~333.3Hz

表框类型

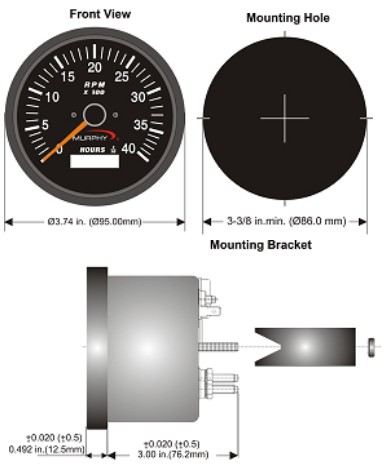

产品尺寸
技术规格
ATS/ATHS型
电源输入：11-28VDC（70~120mA，不包括背光灯负载）
背光灯：3.4W T-10 基座式可拆换灯泡
输入信号电压： 小1.5Vrms
精度：转速表：+2%满量程
小时计：+0.01%小时
温度：-40~82℃（无永久性破坏）
刻度盘（正面）：270°指针，白色数字显示（黑色背景面）
表框：银色304不锈钢和黑色 IS 513 E.E.E. CRCA钢
刻度：0~3000RPM或0~4000RPM
壳体材质：塑料
小时计范围：99999.9小时（0.1小时增量）

ATA/ATHA/ATHI型
电源输入：11-28VDC（70~120mA，不包括背光灯负载）
背光灯：3.4W T-10 基座式可拆换灯泡
输入信号电压：低电压： 大0.5V；
高电压： 小8.0V
精度：转速表：+2%满量程
小时计：+0.01%小时
温度：-40~82℃（无永久性破坏）
刻度盘（正面）：270°指针，白色数字显示（黑色背景面）
表框：银色304不锈钢和黑色 IS 513 E.E.E. CRCA钢
刻度：0~3000RPM或0~4000RPM
壳体材质：塑料
小时计范围：99999.9小时（0.1小时增量）

如何订购
转速传感器输入型：50-304飞轮齿，11-28VDC
型号
ATS-30
ATS-40
ATS-30-A
ATS-40-A
描述
银色不锈钢表框，3000RPM
银色不锈钢表框，4000RPM
黑色不锈钢表框，3000RPM
黑色不锈钢表框，4000RPM

转速传感器输入型：带小时计50-304飞轮齿，11-28VDC
型号
ATHS-30
ATHS-40
ATHS-30-A
ATHS-40-A

描述
银色不锈钢表框，3000RPM
银色不锈钢表框，4000RPM
黑色不锈钢表框，3000RPM
黑色不锈钢表框，4000RPM

发动机信号输入型：3-40脉冲，11-28VDC
型号
ATA-30
ATA-40
ATA-30-A
ATA-40-A

描述
银色不锈钢表框，3000RPM
银色不锈钢表框，4000RPM
黑色不锈钢表框，3000RPM
黑色不锈钢表框，4000RPM

发动机信号输入型：3-40脉冲，11-28VDC
型号
ATHA-30
ATHA-40
ATHA-30-A
ATHA-40-A
描述
银色不锈钢表框，3000RPM
银色不锈钢表框，4000RPM
黑色不锈钢表框，3000RPM
黑色不锈钢表框，4000RPM

点火信号输入型：带小时计，1-5脉冲
型号
ATHI-40-A
描述
黑色不锈钢表框，4000RPM

规格特点：

可接受转速传感器和发电机信号
指针摆幅区间大，读书准确
十字线圈驱动
调校简单
全表盘背光照明
